多模式动物活体成像系统
多模式 AniView600 动物活体成像系统 多模式 AniView100 动物活体成像系统 AniView Kirin⼩动物活体三维成像系统
NIR-30F近红外⼆区荧光成像系统 全光谱动物活体成像系统 AniView Phoenix100全光谱动物活体成像系统
功能介绍

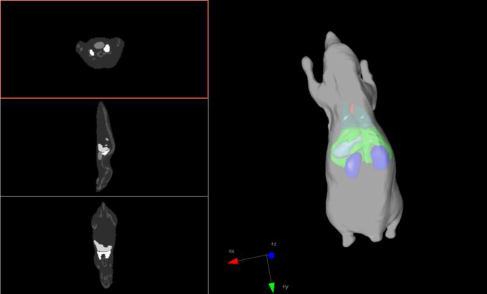

三维成像
- 虽然传统的动物活体⼆维成像已经能够满⾜⼤多数的实验研究，但是其⽆法知晓发光或荧光位点深度、位置等具体信息。 博鹭腾⼩动物活体三维成像系统配备三维激光扫描仪，可对⼩⿏进⾏三维轮廓扫描成像，并通过软件算法实现体内器官源重构。
- 通过对⽣物发光不同动物、不同波⻓、不同深度的信号进⾏分析计算，对荧光发光使⽤透射荧光光源将动物样品进⾏激发，系统软件可重构出动物体内发光信号的三维模型，并与动物三维源重构进⾏匹配，获得⽬标信号的位置、深度等准确信息，使成像结果更直观、⽴体。
透射成像
- 在动物荧光活体成像实验中，⼤部分荧光信号都集中在肝脏、肺部等器官，相对较深的位点，使得透射式的荧光激发光源⽐照射式具有更强的穿透能⼒，从⽽提⾼了荧光检测的灵敏度。
- 相机模块和透射式激发光源分别位于⼩⿏的上下两端，因此相机⼀侧不会有因激发光源照射⽽产⽣的动物⾃⾝背景荧光，⼤⼤提升荧光检测信噪⽐。
100μl 0.5μmol/l Cy5.5在肺部成像结果对⽐（左侧为照射荧光，右侧是透射荧光）
光谱分离
- 在⽣物发光实验中，由于动物组织产⽣的⾃发光以及对激发和发射光源不同程度吸收和反射，可能对产⽣结果产⽣⼲扰，在荧光发光实验中的，荧光材料同样也会或多或少⼲扰⽬标信号，影响实验结果。因此需要⼀种可分区出⼲扰和⽬标信号的技术⼿段，⾼效地解决此类问题。
- 光谱分离功能通过数量众多的窄带宽滤光⽚配合强⼤的软件算法，能够对动物⾃发荧光进⾏背景扣除，也可以对多种荧光材料进⾏分离，从⽽实现标记物⾃动区分。

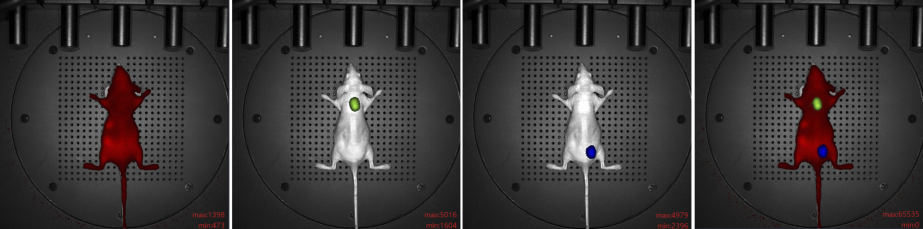

背景荧光 10ng FITC 5ng Rhodamine B 叠加
近红外⼆区荧光成像
- 与传统荧光（400-900nm）相⽐，近红外⼆区荧光成像（1000-1700 nm）具有更⾼的穿透深度、更⾼的时间和空间分辨率，以及更⾼的信噪⽐。

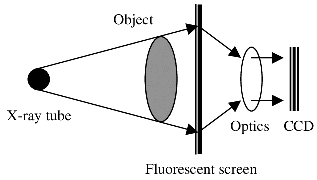

X-Ray成像
- X-Ray具有很强的穿透性，能够对活体动物进⾏定位成像，从⽽更好地分辨内部结构，⼤幅扩展研究的范围。可适⽤于⻣组织，肿瘤⻣转移等领域研究。

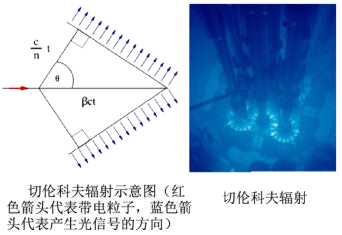

切伦科夫光学成像
- 切伦科夫光学成像(Cerenkov LuminescenceImaging,CLI)是基于切伦科夫辐射(Cerenkov radiation,CR)现象⽽发展起来的⼀项光学显像技术。相⽐于传统的核素成像，成像成本和时间要少很多，在数分钟内即可完成；此外，还可以进⾏临床转化研究和定量成像。

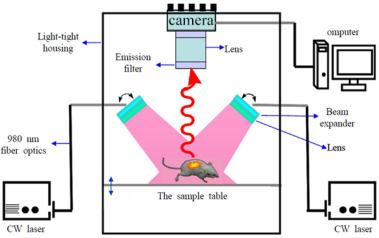

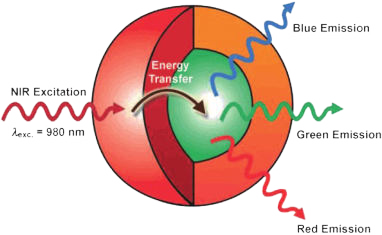

上转换荧光成像
- 上转换荧光 (Upconversion Fluorescence,UCF)采⽤近红外连续激光作为激发光源，具有较深的光穿透深度、⽆⽣物背景荧光⼲扰、对⽣物组织⼏乎⽆损伤等显著优势。

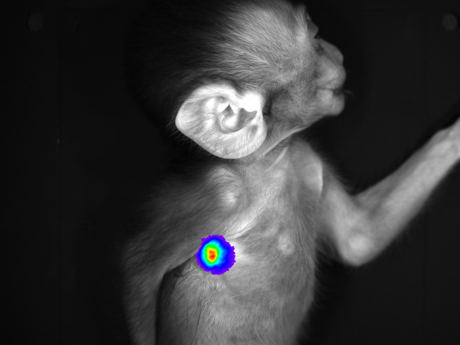

应用示例

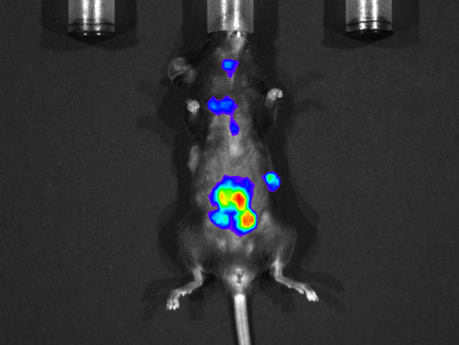

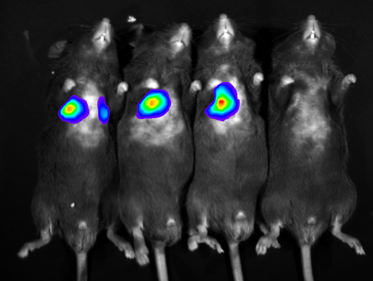

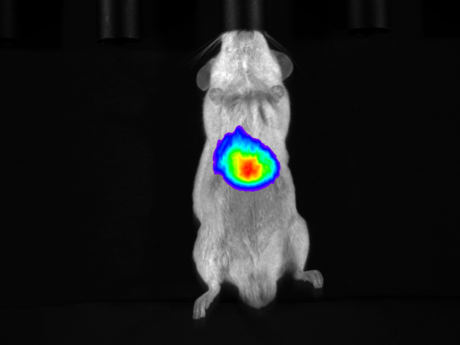

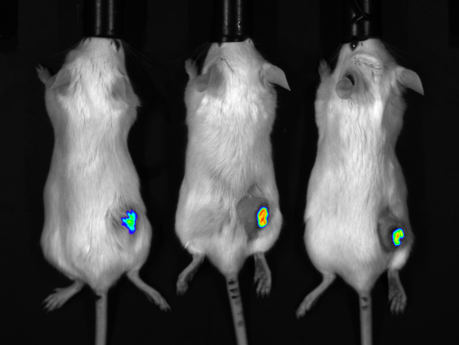

荧光标记分⼦载体追踪（ IR780） 肿瘤学研究(Luc)

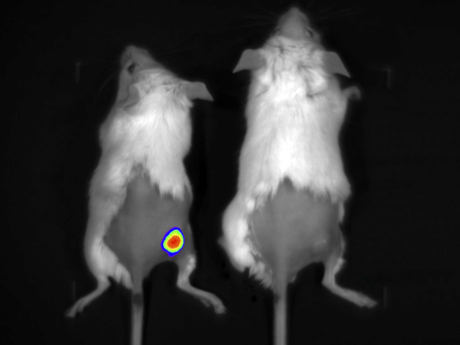

⼲细胞研究（DIR） 肿瘤研究（AkaLuc）

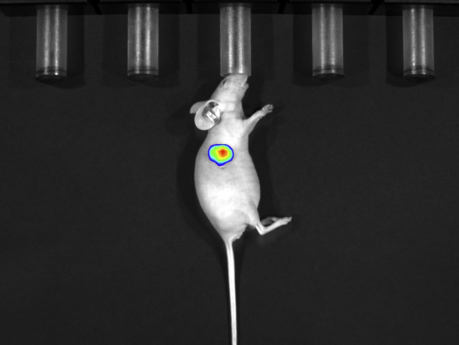

病毒感染模式(腺相关病毒) 新药筛选评价(Ce6)

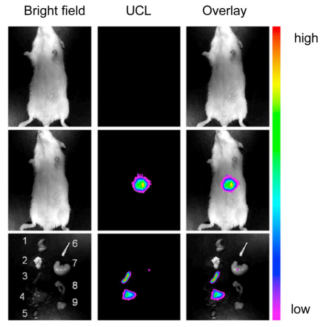

切伦科夫光学成像（ F） 上转换荧光成像

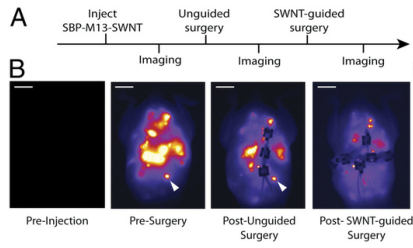

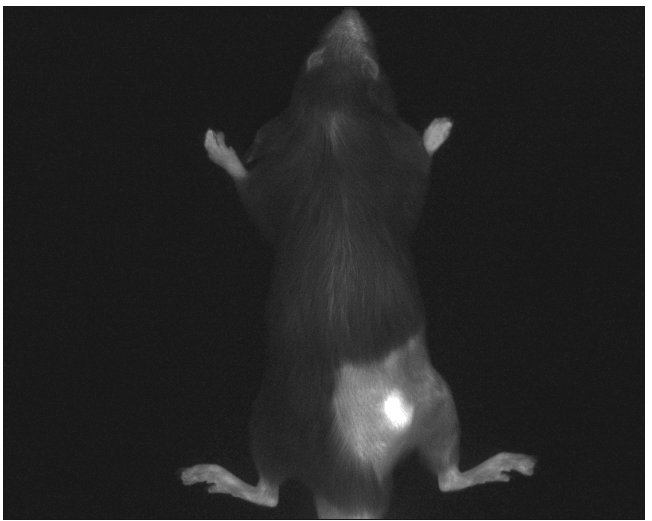

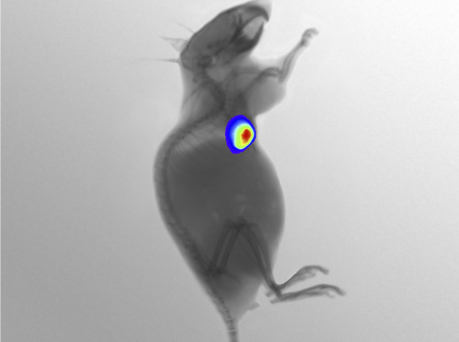

X光成像（⻣研究） 指导实时⼿术

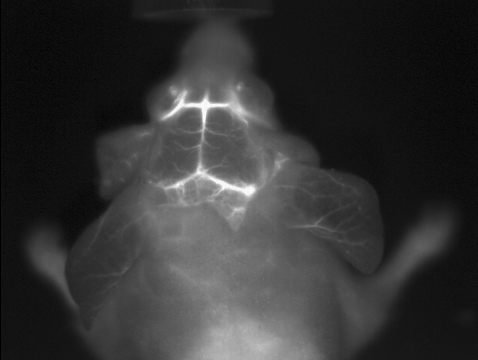

⼩⿏脑部⾎管成像 药物靶向肿瘤成像
AniView600 |
AniView100 |
NIR-30F |
AniView Kirin |
AniView Phoenix 600 |
AniView Phoenix 100 |
|||
相机 |
CCD相机 | CCD相机 | InGaAs相机 | CCD相机 | CCD相机 InGaAs相机 | CCD相机 InGaAs相机 | ||
| 分辨率 | 2688×2200 | 1024×1024 | 640×512 | 2048×2048 | 2688×2200 | 640×512 | 1024×1024 | 640×512 |
| 制冷温度 | -75℃ | -100℃ | -40℃ | -100℃ | -75℃ | -40℃ | -100℃ | -40℃ |
| 像素尺寸 | 4.54μm×4.54μm | 13μm×13μm | 15μm×15μm | 13.5μm×13.5μm | 4.54μm×4.54μm | 15μm×15μm | 13μm×13μm | 15μm×15μm |
| 量子效率 | >75%@600nm | >95%@520nm-630nm >80%@460nm-780nm |
>70%@900nm-1700nm | >95%@520nm-630nm >80%@460nm-780nm |
>75%@600nm | >70%@900nm-1700nm | >95%@520nm-630nm >80%@460nm-780nm |
>70%@900nm-1700nm |
| 暗电流 | 0.00015e-/pixel/s @-30℃ | 0.0001e-/pixel/s (typical) |
— | 0.000059 e-/pixel/s (typical) |
0.00015e-/pixel/s@-30℃ | 0.0001e-/pixel/s (typical) |
— | |
| 读出噪声 | 5.4e-@650kHz RMS | 2.9 e-@50kHz | <30e-@600 FPS | 2.9 e-@50kHz | 5.4e-@650kHz RMS | <30 e-@600 FPS | 2.9e-@50kHz | <30 e-@600 FPS |
| 最大帧率 | 600 FPS | 600 FPS | 600 FPS | |||||
| 镜头 | F0.95或F0.8 | F0.95或F0.8 | F1.4 | F0.95 | F0.95或F0.8 | F1.4 | F0.95或F0.8 | F1.4 |
| 最小成像视野 | 80mm×65mm | 80mm×80mm | 50mm×40mm | 75mm×75mm | 80mm×65mm | 50mm×40mm | 80mm×80mm | 50mm×40mm |
| 最大成像视野 (带X光) |
220mm×180mm | 235mm×235mm | —— | 220mm×180mm | 235mm×235mm | |||
| 最大成像视野 | 255mm×209mm | 255mm×255mm | 110mm×88mm | 250mm×250mm | 255mm×209mm | 110mm×88mm | 255mm×255mm | 110mm×88mm |
| 温控方式 | 载物台加热 | 载物台加热 | 载物台加热 | 智能热风循环系统 | 载物台加热 | 载物台加热 | 载物台加热 | 载物台加热 |
| 光源类型 | LED | LED | 激光 | LED | LED | 激光 | LED | 激光 |
| 数量 | 5组(最多10组) | 5组(最多10组) | 1组(最多4组) | 10组 | 5组(最多10组) | 1组(最多4组) | 5组(最多10组) | 1组(最多4组) |
| 激发滤光片 | 465nm,535nm 605nm,675nm 745nm,带宽30nm |
465nm,535nm 605nm,675nm 74nm,带宽30nm |
808nm | 430nm,465nm,500nm 535nm,570nm,605nm 640nm,675nm,710nm745nm,带宽30nm |
465nm,535nm
605nm,675nm |
808nm | 465nm,535nm 605nm,675nm 74nm,带宽30nm |
808nm |
| 数量 | 5组(最多10组) | 5组(最多10组) | 1组(最多6组) | 18组(最多22组) | 5组(最多10组) | 1组(最多6组) | 5组(最多10组) | 1组(最多6组) |
| 发射滤光片 | 540nm,600nm
680nm,740nm |
540nm,600nm
680nm,740nm |
1095-1700nm | 500nm,520nm,540nm 560nm,580nm,600nm 620nm,640nm,660nm 680nm,700nm,720nm 740nm,760nm,780nm 800nm,820nm,840nm 带宽20nm |
540nm,600nm 680nm,740nm 820nm,带宽20nm |
1095-1700nm | 540nm,600nm 680nm,740nm 820nm,带宽20nm |
1095-1700nm |
